信然螺桿真空泵是上海信然壓縮機有限公司旗下產品。信然真空泵的螺桿主機和轉子自主研發、加工、組裝。信然螺桿真空泵技術目前處于國內外地位，已經批量生產并投入運轉的螺桿真空泵數千臺，運行參數及技術指標均達到較好水平。信然螺桿真空泵以：高真空度、低噪音、大抽量、強節能等優點，榮獲各大參賽獎項及證書。同時也贏得國內外同行的追捧，已經有多家生產百年的國外真空泵企業洽談合作事宜。這是對信然螺桿真空泵質量和性能的充分肯定和認可。

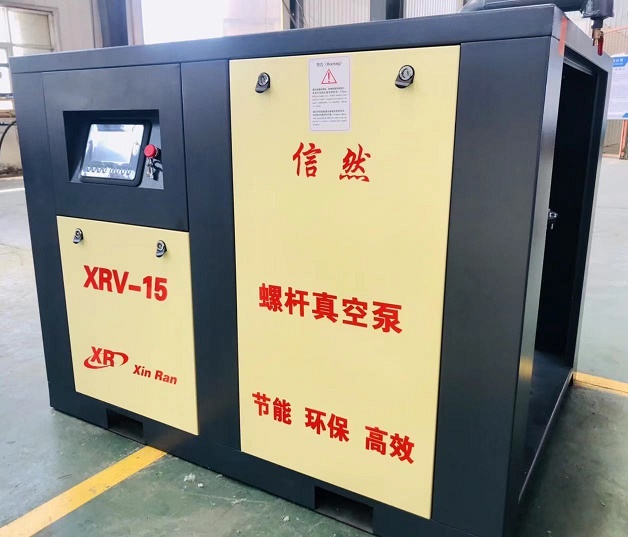

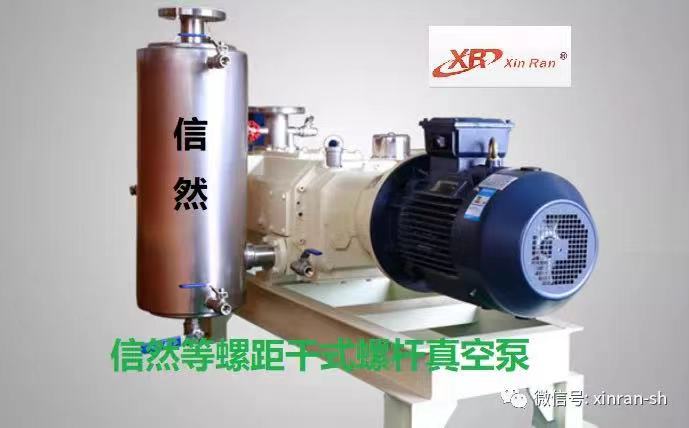

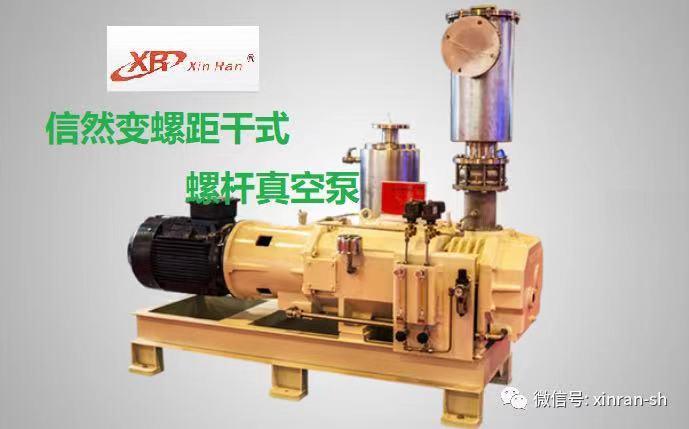

信然螺桿真空泵機組主要由主機、電動機、油氣分離器、冷卻風扇組件/ 冷卻水路系統和機組底座等零部件組成。機組啟動時，主機轉子旋轉抽入氣體，大量潤滑油也被吸入主機內并與氣體混合;之后油氣混合物離開主機進入油氣分離器，潤滑油從氣體中分離出來，分離后的潤滑油被送入油冷卻器進行冷卻，而氣體則被排出油氣分離器;經過冷卻后的潤滑油流入油過濾器，重新進入主機。以下以額定真空度為20 in.Hg(508×133 Pa)的真空機組為例

(a) 起動———0 至15 in.Hg (0~381×133 Pa)按下起動按鈕后，機組開始運轉，蝶閥下游的真空度迅速?gòu)?/span>0升到15 in.Hg，隨著系統真空度的上升，蝶閥逐漸開啟，當真空度升到15 in.Hg 時，蝶閥全部打開，機組開始滿負荷運轉。

(b) 常規運行———15至20 in.Hg((381~508)×133Pa)系統真空度超過15 in.Hg 后，蝶閥全開，機組滿負荷運轉，此時可通過微電腦監控系統的真空度，在此狀態下，真空壓力調節器一直關閉，進氣調節器也不動作。

(c) 容量調節——20至23in.Hg((508~584)×133Pa)若所需抽氣量低于額定值，系統真空度將不斷上升，超過20in.Hg 后，真空壓力調節閥將逐漸打開，空氣進入控制管線將環境壓力信號送到進氣調節器內，部分關閉進口蝶閥，讓抽氣量與氣體壓縮量相匹配，在控制系統監控下，系統真空度將保持在20 至23 in.Hg 之間。

(d) 雙級控制——高于23in.Hg (584×133Pa)當機組配置“雙級控制”功能時，在微電腦控制器的控制下，機組能在不需抽氣時停機，當系統真空度下降時，又能自動開機，具體過程如下：當系統真空度升到23in.Hg 時，微電腦控制器發出信號，電磁閥斷電，環境壓力信號送入進氣調節器，將蝶閥關閉，同時時間繼電器開始計時，到預定時間后，機組停機;當系統真空度降到20in.Hg，機組又自動運轉。

2.3部件簡介

真空泵組包括：空氣系統，潤滑油系統，驅動系統，控制系統及其它選項設備。

2.3.1空氣系統

空氣系統主要包括：機頭部分及配件部分

2.3.1.1機頭部分

潤滑油系統不銹鋼材料采用304SS。

2.3.3驅動系統

驅動系統包括：主電機，與螺桿主機集成一體。

2.3.4控制系統

PLC控制系統

通過各種傳感器、變送器等數據，在范圍內調節進氣閥碟片旋轉角度，使真空泵保持恒定的壓力。

主要功能有：

●顯示機組的運行狀態, 并留有遠傳通訊接口以便和集控系統進行通訊，可在集控系統對真空泵進行監控. 通訊提供 RS 485通訊接口, 支持MODBUS RTU通訊協議。

●監測機組的運行及故障自動報警、停機

●用戶可對某些參數進行設定、調整

●排氣壓力與防喘振的自動控制

●機組的流量自動調節

●機組的自動啟動、停機功能

●機組潤滑系統的自動控制

●檢查機組開機條件

●監控需維護保養的部件，并有傳感器自檢功能

就地控制柜

含有儀表控部分和電器部分，中間用隔板隔開，儀控部分包括真空泵的開機順序和信號檢測，連鎖保護，人機界面為觸摸屏，電器部分包括儀控柜的配電，油泵和空間加熱器的配電。

主要功能有：

●本機控制柜在遠程與現場切換時，不改變真空泵運行狀態，即無擾動切換，在現場控制狀態時遠程只能讀不能寫，不能開停機；在遠程控制狀態時可以在監控室計算機上進行任何在現場同等的操作。

●真空泵具有向上通訊功能，隨機面板上的所有顯示數據均能通過通訊方式傳輸給中央控制系統，中控系統將相互獨立地對每臺真空泵的運行進行監視并可設定有關參數。提供 RS232,485接口, 支持MODBUS RTU通訊協議。

操作界面及顯示

操作界面為觸摸屏幕。顯示出真空泵的運行狀態；壓力、溫度和振動值；維修保養信息和故障信息。操作界面由菜單驅動。在正常運行屏幕上顯示主要運行參數，直接點擊菜單功能鍵可進入各菜單，顯示出用戶所需的參數。

螺桿真空泵機組提供良好的控制鍵盤和清晰的液晶顯示器。通過傳感器采集信號然后輸入控制面板，然后控制CPU處理狀態信息用來反饋控制真空泵動作?？蛻艨梢酝ㄟ^控制器面板獲得真空泵運行狀態信息?？梢詫?shí)現真空泵無人值班運行。真空泵根據預先設定參數和保護功能提供報警信息。在緊急情況下真空泵根據需要立即自動停車保護真空泵。

2.4控制方法及原理

2.4.1恒壓控制

恒壓控制維持真空度在用戶設定點上保持不變，一旦機組加載，真空泵通過進氣閥的節流控制實現真空度的恒定。當系統用氣量低于最小節流限制時，進氣閥不再關閉，則開始通過打開旁通閥來真空度的恒定。

2.4.2連鎖

2.5設計，制造，檢驗標準

2.5.1按照下列標準和規范進行設計、制造及檢驗

2.5.2產品的性能考核

●流量±4% （ISO1217）

●能耗±5% （ISO1217）

●噪音±3% （PNEUROP PN8NTC2.2，真空泵以外的管道、設備及附件的噪音不包含在內）

三．公司部分

3.1公司簡介

上海信然壓縮機有限公司是一家新興的螺桿真空泵制造企業。其前身上海蘇邦機電集團廠自上世紀九十年代起，與德國xinran compressor公司（xinran公司的前身）進行技術合作，為其提供配套零部件。經過近二十年的發展，產品從最初的螺桿式真空泵的管件、閥件，發展到離心式、螺桿式真空泵的齒輪箱、齒輪、螺桿、葉輪等核心部件。客戶涵蓋了全球最主要的真空泵生產商、使用商。

2008年上海信然壓縮機有限公司正式成立，旗下XR-xinran系列螺桿真空泵，沿用德國成熟產品的技術，吸收了德國成熟產品的生產制造經驗，經由強大設計團隊的自主設計及優化，并嚴格按歐美標準進行生產。機組性能比肩國際品牌，已經在許多行業應用得到了國內外客戶的廣泛認可，累計已達300余臺業績。

3.2產品及應用簡介

XR-xinran系列螺桿真空泵融合了世界的設計、制造技術，為其的經濟性、高效性和性提供了完備的保障。其廣泛應用于以下領域：包裝業、紡織業，玻璃和P.E.T制造業，鋼鐵行業，醫藥發酵，化工業，食品和飲料加工業，電子制造業，電力能源，化石與煉油，造紙業，空分行業等。

3.2.3研發與測試能力

3.2.3.1研發

信然作為新興的螺桿真空泵和離心真空泵制造商，在該領域的設計制造能力是毋庸置疑的，而且公司自成立始，營業利潤來自工程定制產品（Engineered Product），研發制作能力可見一斑。特別是2010年成立于德國的螺桿真空泵和真空泵研發中心，吸收德國成熟產品生產制造經驗，強大設計團隊，成功開發多款螺桿真空泵和真空泵，迅速躍居成為中國螺桿真空泵和真空泵行業翹楚位置，目前螺桿真空泵和真空泵的產銷量已經躍居國內民營企業前列。

3.2.3.2測試項目

3.3加工設備

上海信然壓縮機有限公司作為一家前身為零部件供應商的新興設備制造商，保留了其強大的加工能力。擁有的生產設備，吸收了德國成熟產品的生產制造經驗，加工能力及水平足可媲美國外主流真空泵廠商。
